Recientemente hemos trabajado en un proyecto de sistema de cámaras de seguridad con un servidor de vídeo. Se trata de una instalación que requiere varias partes, tanto de hardware como de software específico, para descargar y gestionar el material.
En este caso nos decantamos por un NAS (Network Attached Storage) de QNAP, una marca muy conocida y bien valorada en este tipo de producto. Un servidor de almacenamiento conectado en red es una pieza de tecnología muy versátil, con mucho potencial para crear almacenamiento en la nube, VPN y otros servicios para uso personal y profesional.
El sistema se usará para almacenar archivos de vídeo y poder acceder a ellos posteriormente. Esto supone ciertas condiciones: debe poder almacenar un año de vídeos de 16 cámaras. Para ello hay que tener en cuenta muchos detalles en cada parte del sistema: el NAS, las cámaras y el programa.
NAS
El servidor en red es la pieza clave de todo el sistema, ya que actúa como almacenamiento y como nexo entre todas las cámaras. Hay distintos modelos y tipos de NAS que se adaptan a diferentes necesidades. Muchos están pensados para uso doméstico, con 1 o 2 bahías, pero en nuestro caso necesitamos una configuración más amplia y compleja, con 4 discos duros trabajando simultáneamente.
El almacenamiento en un NAS puede configurarse de distintas maneras. La más simple sería que cada disco almacene datos de forma lineal, pero para aplicaciones como la videovigilancia buscamos una opción con más garantías ante posibles errores de guardado. En este caso usamos una configuración RAID (Redundant Array of Independent Disks), un sistema de guardado en redundancia, es decir, con copias de seguridad de los datos.

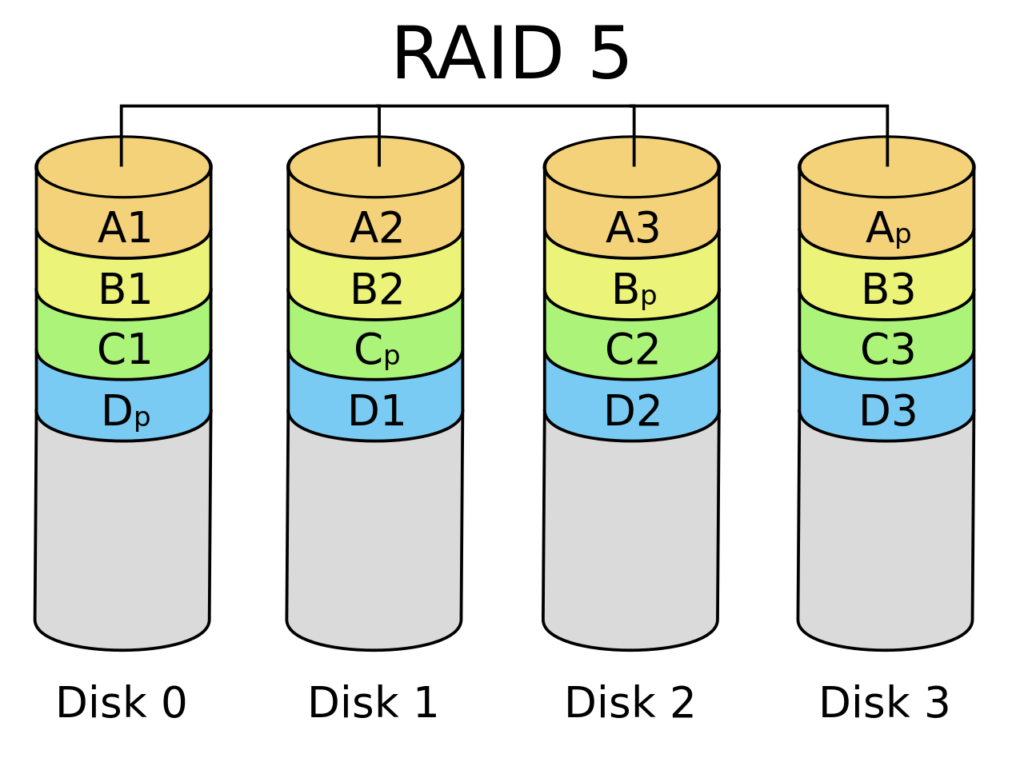

La configuración RAID puede hacerse con distintos métodos. El más sencillo sería que uno o varios discos sean copias de seguridad completas del resto del sistema, aunque hay otras formas más eficientes a nivel de rendimiento. Para este sistema usamos RAID 5, es decir, todos los discos guardan una parte de los datos de los demás. Este método hace más difícil la pérdida de datos por el fallo de uno de los discos, ya que en los otros 3 siempre habrá copias.
Esta es una forma segura y fiable de almacenar vídeos para el sistema de seguridad, y también condiciona todo lo demás, ya que del total de 48 TB de memoria, en la práctica solo podremos trabajar con 36 TB. Es importante tenerlo en cuenta para configurar las grabaciones de las cámaras.
Cámaras
Las cámaras para este sistema son de la marca Hikvision, reconocida y bastante fácil de configurar, especialmente desde el propio entorno del NAS de QNAP. Este tipo de cámaras de seguridad por red tiene un conector doble: una entrada de red y otra de alimentación. Se puede prescindir de la toma de alimentación si se usa PoE (Power over Ethernet), que cumple ambas funciones.
Este sistema consta de 16 cámaras, que irán conectadas a un switch PoE. A su vez, este se conectará a un switch de red, al que también se conectará el NAS para estar en la red local. A partir de ahí, basta con usar la aplicación de gestión de cámaras dentro del propio entorno de QNAP.
A la hora de configurar las cámaras se pueden usar distintas opciones para grabar de forma continua, en horarios específicos o por eventos concretos. En este caso queremos que graben solo cuando detecten movimiento. Esto es importante, ya que ayuda a optimizar el espacio de almacenamiento.
El objetivo es conseguir la mayor calidad y el mayor framerate posible dentro del límite de almacenamiento. Priorizando la calidad y teniendo en cuenta que algunas cámaras tienen más megapíxeles que otras, la configuración máxima tendrá que ser de 4 fotogramas por segundo a 1080p.
Programa
Aunque el entorno de software de QNAP cuenta con un gestor de las grabaciones, no es tan conveniente para nuestro objetivo. Por eso hemos creado nuestro propio programa para acceder a las grabaciones, con el fin de facilitar el trabajo al cliente.

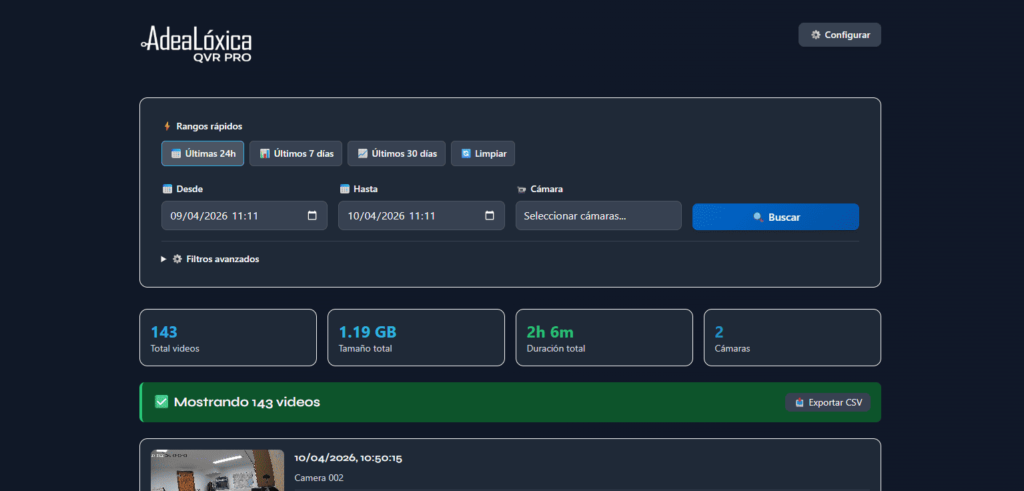

La idea de este software es simple, una aplicación web que permita hacer búsquedas con unos filtros concretos en los discos de nuestro NAS. Para conseguirlo hemos hecho un pequeño trabajo de ingeniería inversa, el software de QNAP también es un servicio de navegador, que se puede inspeccionar para ver cómo hace llamadas al servidor para mostrar los vídeos almacenados.
A partir de ahí sólo hay que reconstruir el sistema y crear una conexión al servidor mediante red, con las credenciales de acceso, la IP y el puerto correcto, el buscador ya puede funcionar sin problema. Nos hemos asegurado de crear un formulario de búsqueda completo y acorde a las necesidades del cliente, que puede buscar vídeos por rango de tiempo, o alrededor de una fecha específica.
Por lo demás el programa específico QVR Pro es bastante cómodo y eficiente de usar para visualizar la señal de vídeo en directo. Se puede instalar en cualquier dispositivo y basta con estar conectado a la misma red wifi e introducir las credenciales correctas para usarlo con normalidad. De nuevo, desde aquí se pueden ver las grabaciones, pero sigue siendo un poco engorroso.
